产品详情

性能特点：

各规格锅炉热效率均＞82%，高于国家标准要求。简化水循环回路后，减少了水循环流动阻力，提高了上升管内流速；对于热水锅炉在水循环流动阻力较大的左、右水冷壁加装回水引射装置。提高了水循环的可靠性，保证锅炉安全、稳定运行。布置足够的受热面，使燃料燃烧放出的热量能够充分被受热面吸收后传递给工作介质，排烟温度低于160℃。合理布置前、后拱，提高炉膛温度的同时，加强烟气在高温区的扰动，减少了化学不完全燃烧损失和飞灰损失。

工作原理：

大块炉排片或鳞片式炉排片，并保证有足够的炉排有效面积，在提高炉排运行可靠性的同时，保证燃料充分燃烬。

采用双侧进风，单独风室，单独调节，燃烧稳定，运行可靠。在炉膛出口设置烟尘惯性分离装置，使锅炉原始排尘浓度低于1800mg/Nm³，配合高效多管除尘器、布袋除尘器，锅炉烟气排放满足国家一类地区要求。

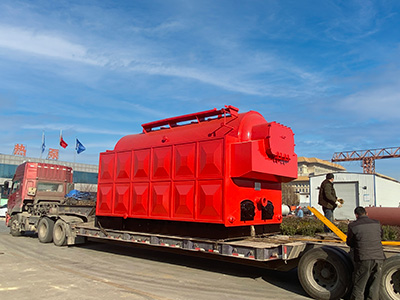

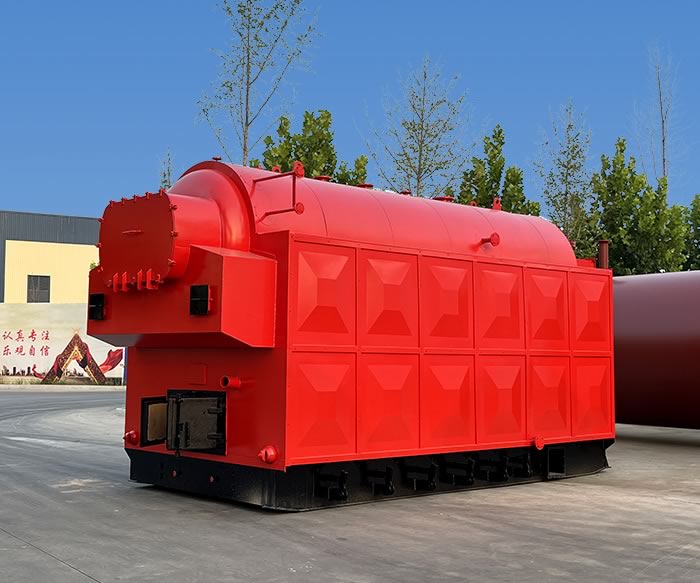

DZH生物质系列蒸汽、热水锅炉

内部结构图

技术参数

项目/型号	DZH1-0.7-SCI	DZH1-1.25-SCI	DZH2-1.0-SCI	DZH2-1.25-SCI	DZH4-1.0-SCI	DZH4-1.25-SCI
额定蒸发量t/h	1	1	2	2	4	4
额定工作压力MPa	0.7	1.25	1	1.25	1	1.25
给水温度℃	20	20	20	20	20	20
额定蒸汽温度℃	171	193	184	193	184	193
本体换热面积㎡	25.7	25.7	51	51	78.8	78.8
省煤器换热面积㎡	26.16	26.16	26.16	26.16	78.48	78.48
设计燃料	sCI	sCI	sCI	sCI	sCI	sCI
设计热效率%	83.27	81.54	84.59	84.38	82.82	80.83
排烟温度℃	132.9	148.2	139.7	144.5	139.4	149.8
运输尺寸	4.1×2,2×3.0	5.1×2.25×3.05	5.05×2.5×3.2	5.05×2.5×3.2	5.5×2.75×3.355	5.5×2.8×3.4
最大件运输重量t	9	9.61	12.5	13	14.3	14.8
主汽阀规格	DN50	DN50	DN80	DN80	DN100	DN100
给水阀规格	DN40	DN40	DN40	DN40	DN40	DN40
排污阀规格数量	DN40×6	DN40×6	DN40×6	DN40×6	DN40×6	DN40×6
安全阀规格数量	DN40	DN40	DN50×2	DN50×2	DN50×2	DN50×2
烟囱规格m×m	350×18	350×18	350×18	400×25
引风机型号规格	G6-41-11No4.5C4.0kw	G6-41-11No4.5C5.5kw	G6-41-11No5.4C11kw	Y6-41-11No7.1C22kw
鼓风机型号规格	G6-41-11No3A1.1kw	G6-41-11No3A1.1kw	G6-41-11No5.4A3kw	G6-41-11No6.4A5.5kw
给水泵型号规格	KQDP25-2S×16	KQDP25-2S×21	KQDP25-2S×18	KQDP25-2S×22	KQDP32-4S×20
装机总容量kw	7.3	9.6	16.2	17	31.5

* 以上产品数据仅供参考，具体信息请参考实际产品和产品手册。除非另有规定，本网站涉及的所有数据解释权均归山东中杰特种装备股份有限公司所有。

在线咨询了解详情

组成部分

产品优势

材料优势：

原材料为采用业内龙头公司定扎钢板，确保原材料质量稳定可靠；有效减少了纵、环缝数量和封头拼接焊缝，筒体仅需要切掉毛边，无大块废料，提高了材料利用率并且保证了产品质量。

常规碳钢埋弧焊丝焊剂采用美国林肯焊丝焊剂，确保焊接质量稳定可靠，外观成型美观；

油漆分为国内和进口漆两种选择，喷漆后外观美观，油漆耐候性好。

加工能力和工艺优势：

1、激光下料，下料精度高，误差在0.05毫米以内，确保了焊接质量；换热器折流板可直接激光切割。

2、厚度≤10㎜不锈钢纵环焊缝采用等离子焊，单面焊双面成型，减少了焊丝用量，比埋弧焊减少了碳弧气刨工序，避免了渗碳，外观成型美观，热输入小，焊接质量好，射线检测合格率在99%以上

3、氩弧自动焊机，焊接质量好且稳定，焊缝外观成型美观。

专业化、流水线生产模式优势:

产品制造分为下料、封头压制、卷筒、纵缝环缝焊接、组焊、机加工、热处理、水压试验、喷砂、喷漆等十几个工序组，每个工序都配备专业人员，并且工序内再做二次分工，有效提高工作效率和产品质量。

储存优势

山东中杰特种装备股份有限公司，高度聚焦绿色能源特种装备行业，是锅炉、压力容器等特种设备的专业制造企业，拥有济南路、渤海路、长江路、南京路四个生产厂区，下设锅炉事业中心、低温容器事业中心、压力容器事业中心、中央空调事业中心、工程安装事业中心、国际贸易和物联网事业中心等七大事业中心。

中杰资质

山东中杰特种装备股份有限公司（原菏泽锅炉厂有限公司）成立于1984年，公司先后被评为“高新技术企业”，“山东省专精特新企业”，“山东省瞪羚企业”，“山东省制造业单项冠军企业”，2022年8月被工信部认定为“国家专精特新小巨人企业”等荣誉。公司拥有自营进出口权，具有A级锅炉制造许可及A2级压力容器制造许可资质，A2级压力容器设计许可资质，B级锅炉安装和GB2类、GC2类压力管道安装许可资质及三级机电设备安装专业承包资质，是中国锅炉与水处理协会会员单位、中国化工装备协会会员单位和山东省装备制造协会理事单位，并通过了ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康安全管理体系认证和美国ASME/U2认证。
